液壓升降作業平臺

使用說明書

告用戶書

尊敬的用戶：您好！

感謝您對我司的信賴和支持。液壓升降平臺是提高工作效力，保障作業安全的高空作業設備。為了您在使用過程中不會因操作不當而引起意外事故。在使用液壓升降平臺之前，請仔細閱覽本說明書。當您有疑慮或需進一步了解液壓升降平臺的使用性能時，請直接與本廠聯系。

本公司遵從持續發展的策略，保留對本冊所描述之液壓升降機技術進行不斷更新和改造而不另行通知的權利。

    安全須知

    不合理使用可能導致人員和貨物的損失，在下列情況下請勿使用升降平臺進行高空作業。

一、支腿沒有支持情況下的高空作業

二、自然風大于6級的室外高空作業

三、升降平臺在移動時進行高空作業

四、須帶電操作的高空作業

五、超過額定載荷情況下的高空作業

六、自行改制過的液壓升降平臺進行高空作業

七、不能在斜坡處進行高空作業

八、牽引速度不得高于每小時5公里

產品主要用途

液壓升降平臺是山東宏盛達重工機械有限公司，依靠現代液壓技術和管理手段、精工制造的高質量液壓升降平臺。只要用于各行業的高空設備安裝、維修等高空作業和貨物流過程中高低差之間的貨物裝卸、輸送、傳遞等。

產品形式

液壓升降平臺主要有二大類。即移動式液壓升降平臺和固定式液壓升降平臺。

移動式高起升液壓升降平臺

                      SJY系列

                               車載式液壓升降平臺

                               SJZ系列

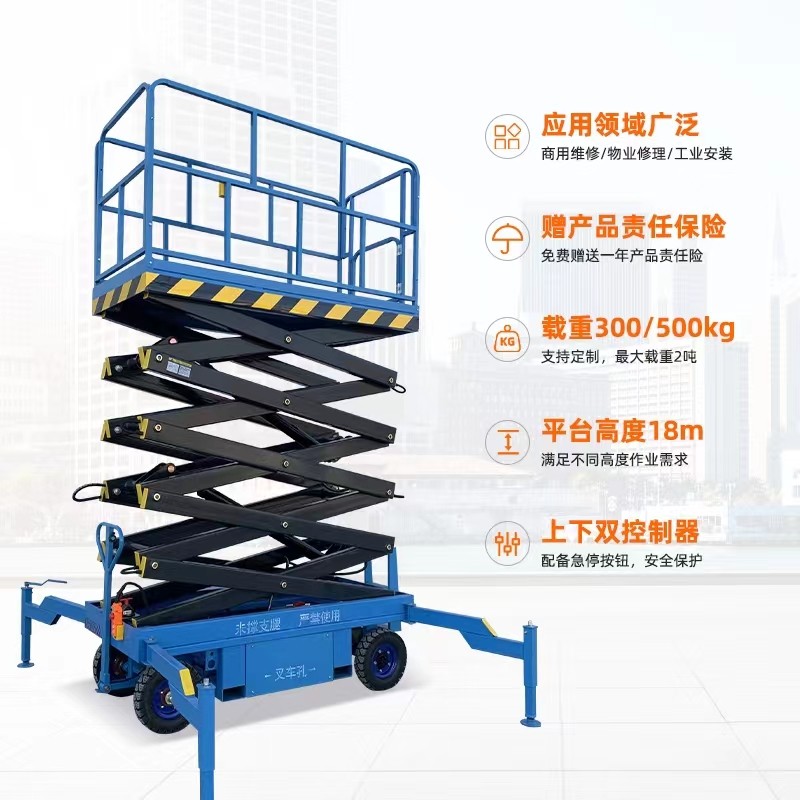

         移動式液壓升降平臺

                             自行式液壓升降平臺

                             GTJZ系列

系

列                             手動/手動電動兩用液壓升降平臺

液                             SJY系列

壓

升

降

平

  臺                             固定式液壓升降平臺

                               SJG系列

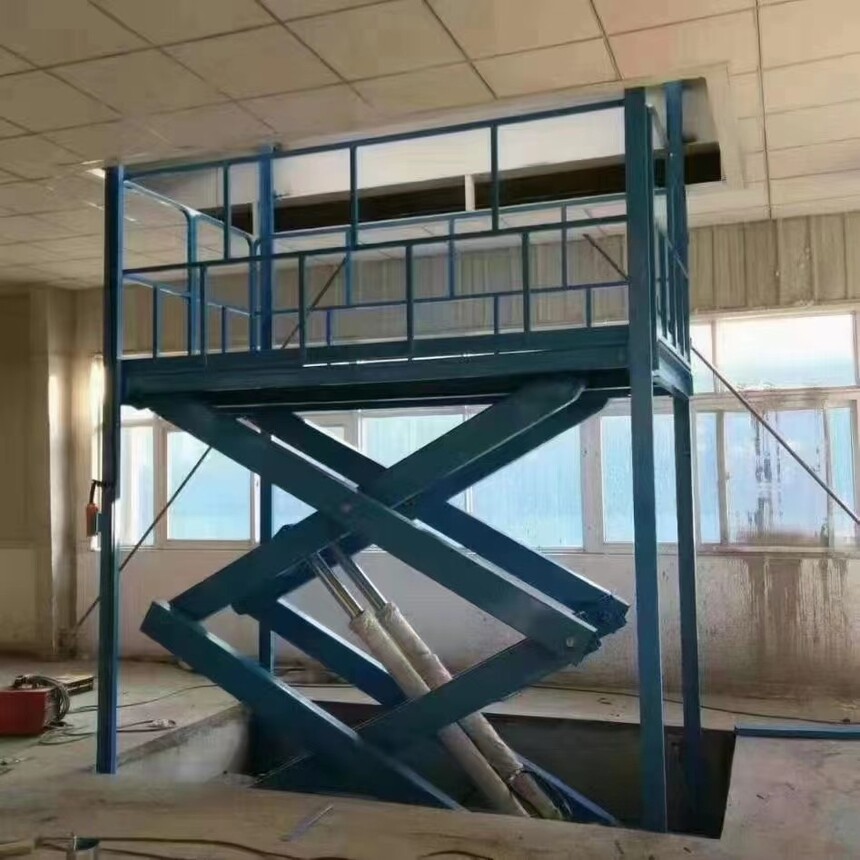

          固定式液壓升降平臺

                               固定式升降貨梯

 SJG系列

產品組成

移動式液壓升降平臺一般有四個部分組成，即機械結構、液壓系統、電氣系統和移動裝置。

固定式液壓升降平臺除了沒有移動裝置外，其它基本一樣。

油泵和電機組成動力單元，移動式液壓升降平臺為內置式動力單元。

固定式液壓升降平臺有內置式動力單元和外置式動力單元兩種形式。

車載式液壓升降平臺主要是改變了移動方式和利用了車體內部動力作升降動力，升降平臺構與移動式液壓升降平臺相同。

產品結構

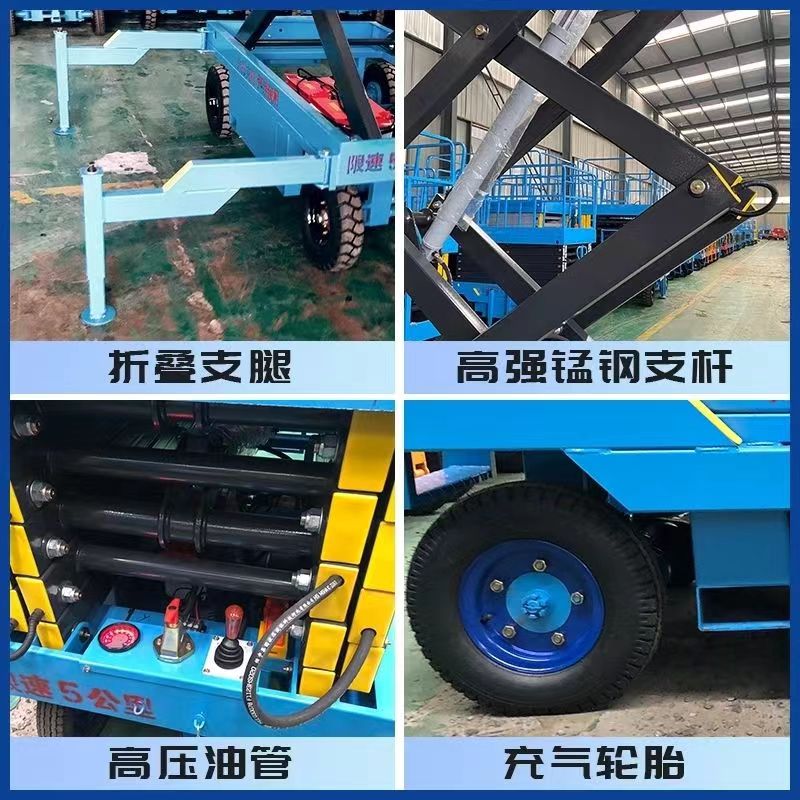

升降平臺的機構結構一般由底盤、檢查臂架和工作臺三個部分組成。主要結構采用了高強度錳鋼成形管焊接而成。強度高、外形美觀。

液壓系統

電機驅動液壓泵從油箱吸油，同時采用壓力推動液壓缸活塞桿，在活塞桿的作用下升降平臺垂直上升。

升降平臺下降時，壓力油在限速閥和流量閥的控制下，從電磁閥流回油箱。

升降平臺過載時，溢流閥自動打開，壓力油通過溢流閥流回油箱。此時升降平臺不上升。液壓缸設有下降限速閥，能保證油管破裂情況下下降速度始終正常。液壓工作原理請閱“液壓原理圖”。

電氣系統

由電機、交流接觸器、繼電器、限位開關、熔斷器等串聯控制。

控制采用24V低壓電路，保障操作安全。

電氣控制方式分點式和自保式兩種。

移動式升降平臺升高6米及以下高度的為點式。6米以上升高的為自保式。固定式升降平臺的 電氣控制方式視訂貨情況。工作原理圖請參閱“電氣原理圖”。

使用前檢查

為了保證升降平臺處于良好工作狀態，使用前應作一下性能檢查。

A、電源線及插座的完好性

B、控制按鈕靈敏度

C、輸油管的完好性

D、各交接點螺栓的緊固性

E、護欄的穩固性

F、外觀質量的完好性

操作方法

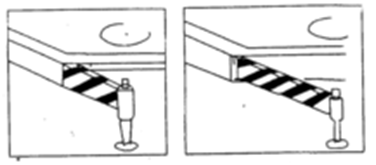

A、撐開支腿，調整支腿螺栓（見上圖），使升降平臺平穩受力于支腿并保持水平。

B、接通電源，指示燈亮后按操作按鈕，即可進行上升下降工作。

使用常識

A、當升降平臺電源接通指示燈亮后，按上升按鈕，電機轉動而升降平臺不上升，這可能是三相電源接反后點機倒轉，只需電源糾正即可。

B、升降平臺應嚴格根據其規定的承載量工作，超載工作可能導致人員和貨物的損傷。

C、在沒有安全護欄的升降平臺上工作，會是人員下墜，造成人員傷亡。

D、升降平臺工作時必須撐開支腿。

E、升降平臺工作時由異常聲響，應立即停機檢查，以免造成升降機嚴重破壞。一般故障請參閱（故障及排除）。

F、非電氣專業人員不得隨意拆裝電器，防止觸電或誤接。

G、升降平臺上升狀態時進入升降平臺內部檢修，須吊住升降機臺面，防止升降平臺自行下降而造成人員傷亡。

H、升降平臺出廠時經嚴格調試，任意調整調壓閥，會使系統非正常運轉。非專業人員不得任意調整調壓閥。

I、拆卸液壓系統中任何部位，必須在完全卸壓狀態下進行。

每月保養

升降平臺上升狀態時進入升降平臺內部檢修，須吊住升降機臺面，防止升降平臺自行下降而造成人員傷亡。

A、檢查滾輪、中間軸及軸承、油缸銷軸及軸承、臂架鉸軸及軸承等潤滑度和磨損情況。

B、上述各部件加注潤滑油，延長軸承使用壽命。

C、檢查液壓油質和油位。升降平臺升至最高時液壓油面應高出油箱底40-50毫米。液壓油油色變暗，油質發粘，或油中由砂礫等異物時，應及時更換液壓油，升降平臺的液壓系統應用32#液壓油。

年終保養

A、檢查液壓管和管道連接部位。管道有破損應馬上更換：連接部位有松動時擰緊管接頭。

B、卸下并拆開下降閥，用壓縮氣將閥芯吹凈后重新裝上。

C、把油箱中的液壓油全部放盡打開油箱，取出吸油過濾器，洗凈后放回油箱，按原味安裝。油箱中重新注滿新油。

應急下降

當升降臺上人員正在工作

突然停電或升降平臺上升時突然

故障，使升降平臺不能下降，可

執行該功能。

用螺絲批或其它工具，頂

住支撐閥閥芯，然后用力把閥

芯往內壓，直至升降平臺下降。

支撐閥外型圖

1、電磁鐵          2、單向閥          3、下降速度調節閥

4、壓力調節閥      5、指示燈          6、閥芯

故障及排除
